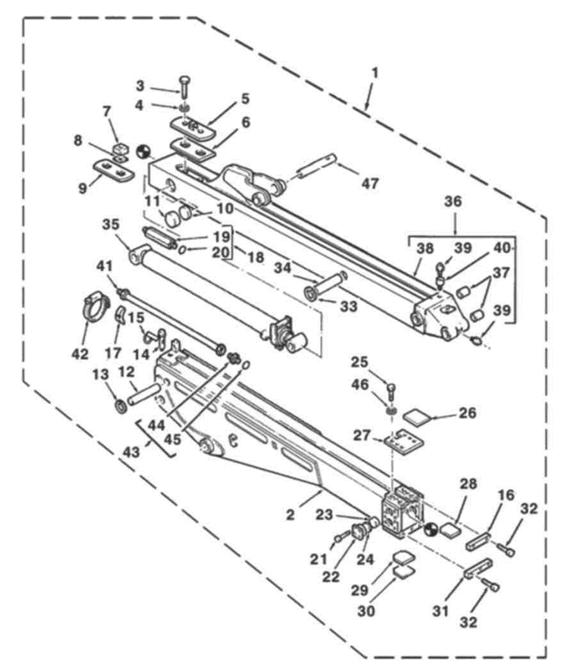

ТЕЛЕСКОПИЧЕСКАЯ РУКОЯТЬ

N п/п

Код

Подсбор

Символ

Комментарии

Количество

Наименование

1

6109586М92

1

Рукоять стрелы

2

6100743M96

1

Корпус в сборе

3

3517491M1

M24x90

2

Винт

4

896–11024

26x44x5 mm

2

Шайба

5

6102519M91

1

Пластина

6

3501975M2

1.0 mm

2

Прокладка

6

3502975M2

2.0 mm

2

Прокладка

6

3502976M2

3.0 mm

2

Прокладка

7

3501655M2

2

Распорная втулка

8

6102518M1

Верхняя

1

Подкладка

9

6102559M1

Нижняя

1

Подкладка

10

3510644M1

1.0 mm

X

Прокладка

10

3502477M1

2.0 mm

X

Прокладка

11

3502473M2

Inner

2

Подкладка

12

3501624M1

31.7x195 mm

1

Ось

13

355973X1

2

Удерживающее кольцо

14

6108900M1

1

Ось

15

810285M92

1

Ось стопорения

16

6102971M1

1

Фиксатор

17

D142787

2

Подкладка резиновая

18

6100603M91

1

Муфта

19

18

1

Муфта

20

835024M1

18

1

Уплотнение

21

3009492X1

M10x25

16

Винт

22

6106121M1

4

Корпус

23

3502475M2

4

Подкладка

24

3510645M1

1.0 mm

X

Прокладка

25

3009464X1

M12x35

6

Винт

26

3511101M2

4

Наклейка

27

6102970M1

1

Пластина

28

3501658M2

1

Подкладка

29

3501658M2

1

Подкладка

30

3510862M1

0.5 mm

X

Прокладка

30

3502940M1

1.0 mm

X

Прокладка

30

3502939M1

2.0 mm

X

Прокладка

30

3502938M1

4.0 mm

X

Прокладка

31

6106164M1

1

Пластина

32

6007797M1

M12x30

5

Винт

33

355973X1

2

Удерживающее кольцо

34

3501625M1

31.7x133mm

1

Ось

35

6111074M91

1

Цилиндр в сборе

36

3504158M98

1

Выступ в сборе

37

3500009M3

4

Втулка

38

1

Корпус

39

339608X1

2

Масленка

40

3504012M1

1

Переходник пресс- масленки композитный 59.5

41

6100599M91

1

Труба в сборе

42

3517728M1

2

Хомут

43

835013M91

1

Переходник в сборе

44

43

1

Муфта

45

835024M1

43

1

Уплотнение

46

385363X1

M12

6

Шайба

47

3522720M2
